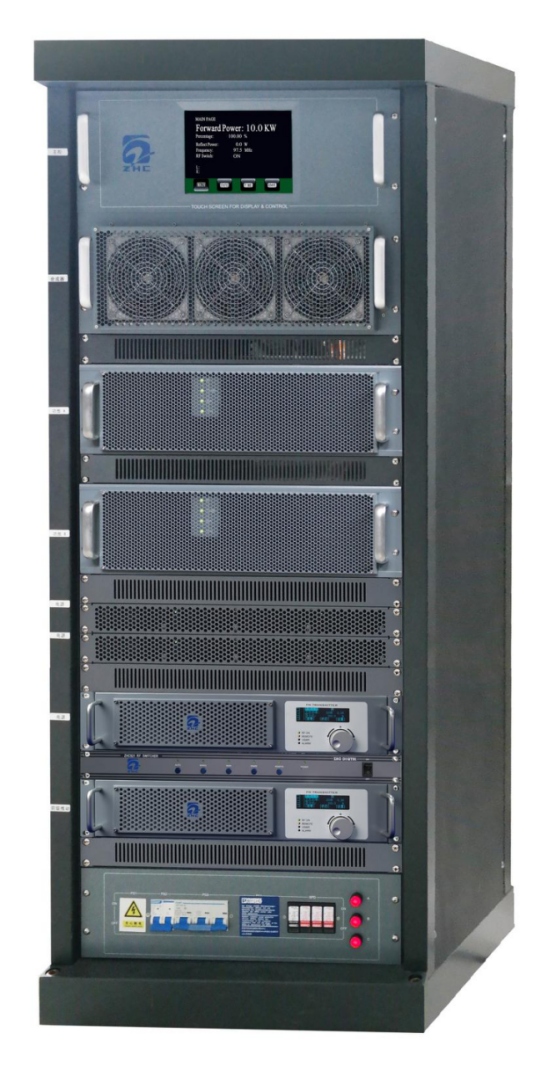

10KW调频广播发射机（模块化）简介

产品概述：

    该10KW调频立体声发射机（模块化）是一款高性能的广播级立体声调频广播发射机，用于专业广播电台无线覆盖。本产品采用模块化设计理念，将发射机的主要功能设计成相对独立的功能模块、便于现场安装和维护维修。主要技术特点和技术参数如下。

技术特点：

1. 发射机结构：发射机由2只可独立工作的、自带输出滤波器的5.5KW功放模块高效合成；每只功放模块为19英寸标准机箱，高度4U。

2. 工作效率高：采用最新高效率LDMOS功放管，满功率射频效率高达70%。

3. 输出功率稳定：采用智能化自动功率控制技术（AGC），确保输出功率不随开机时间和环境温度的变化而变化，功率稳定度控制在10W以内。

4. 电源可靠性高：采用8只4KVA热插拔开关电源并联均流供电，电源容量富裕量大。

5. 数字调频激励器：采用全数字化CD级调频激励器，可直接接收数字音频信号（AES/EBU）,收听效果接近CD级。

6. 人机界面友好：采用8英寸真彩色触摸液晶显示屏，实时显示机内各种参数（包括每只功放管的电流）；无需任何培训，在屏幕提示下即可操作。

7. 保护功能齐全：具有过功率保护、反射功率过大保护、过温保护、过压保护和过流保护；并可在部分功放模块故障时智能调节输出功率，既维持最大安全功率播出、又可保证故障不会扩大。

8. 防雷性能优良：采用德国进口高品质防雷器，对整机电源进行防雷保护。

9. 定时自动调节输出功率：通过现场设定，发射机可在每天不同时段自动调节输出功率，给电台经济运行带来方便。

10. 先进的遥控遥测接口：通过RS232/RS485或接口TCP/IP网络接口访问发射机内部任何参数。

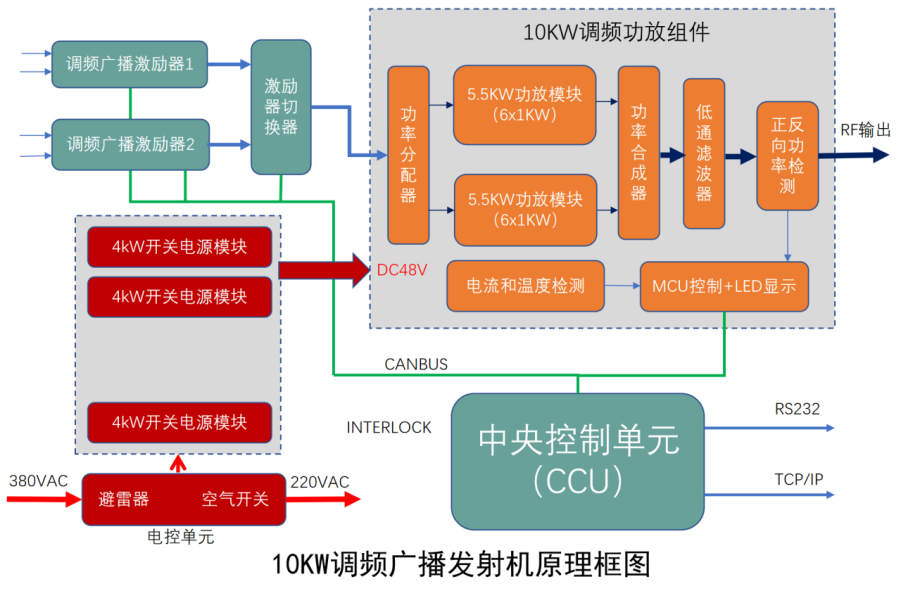

原理框图：

主要技术参数：

1. RF频率范围          87MHz～108MHz  步进10kHz

2. 输出功率           0～10000W  连续可调

3. 输出功率允许偏差      ＜±10%

4. 输出功率稳定度       ＜±3%

5. 输出阻抗            50Ω

6. RF输出连接器         IF110法兰盘或其他指定射频接口

7. 帯内残波           ＜ -70dB

8. 高次谐波           ＜ -80dB

9. 寄生调幅           ＜ -50dB

10. 载频允许偏差        ±200Hz

11. 模拟音频输入        -12dBm～+8dBm

12. 音频电平增益        -15dB～+15dB  步进0.1dB

13. 模拟音频输入阻抗     600Ω 平衡 卡侬

14. 数字音频AES/EBU输入阻抗 110Ω 平衡 卡侬

15. AES/EBU输入电平      0.2～10Vpp

16. AES/EBU采样率       30kHz～96kHz

17. RDS/SCA输入        不平衡,BNC 型连接器

18. 音频预加重         0μs、50μs、75μs

19. 频率响应          ±0.01dB 30Hz～15000Hz

20. 左右声道电平差      ≤0.01dB（100%调制）

21. 立体声分离度       ≥70dB   30Hz～15000Hz

22. 立体声信噪比       ≥90dB   1KHz，100%调制

23. 失真度           ≤0.01%   30Hz～15000Hz

24. 散热方式          强迫对流

25. 温度范围          -5℃～+45℃

26. 机箱标准         19英寸，高度1.7米

其他技术指标满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》
