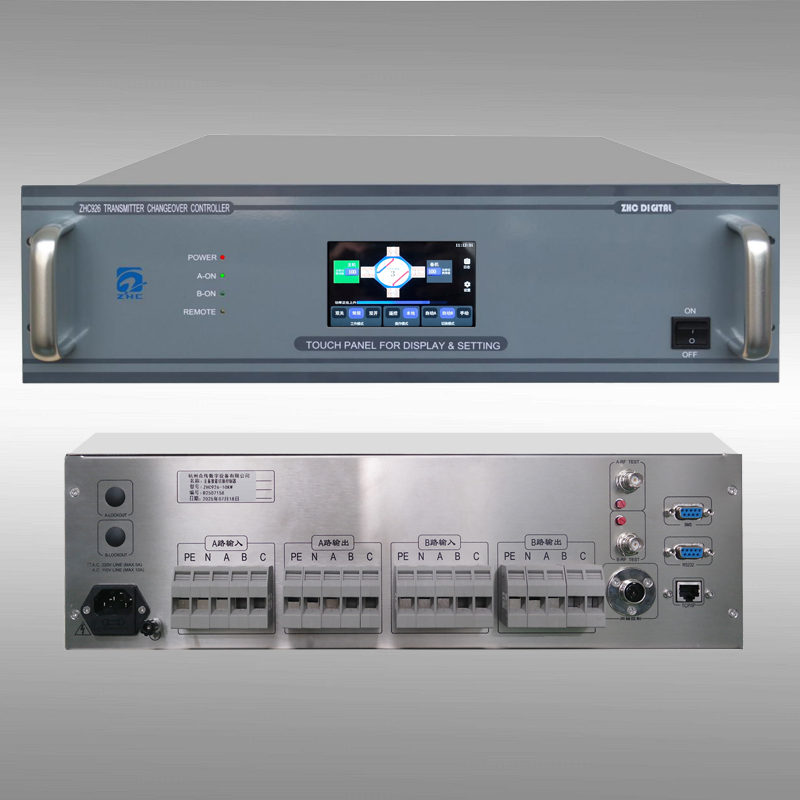

ZHC926-10KW主备机倒换控制器

1.概述

ZHC926-10KW主备机倒换控制器是专为广播电视发射台设计的、用于控制调频或电视1+1主备发射机系统手动或自动切换的专用设备。它具有自动切换模式和手动切换模式。与传统的主备切换设备或系统相比较，本机采用5.3吋触摸屏设计，无需发射机通讯协议，安装方便，人机界面友好的优点，本机在不更改设备接线的情况下，主备发射机可自由设定进行互换。

自动切换模式下，切换器自动检测主备发射机（用户自由设定）的工作状态：在主发射机输出功率低至预先设定的主发射机功率切换阈值（以下简称“切换阈值”）时，切换器将控制同轴开关和主、备发射机电源，自动切换到备发射机工作以实现不间断播出。

手动切换模式下，可通过触摸屏操作，选择任何一台发射机工作，完成同轴开关和发射机电源的切换控制。

技术特点：

l 切换阈值由用户自行标定；

l 主备发射机可自由设定进行互换（不更改设备接线）；

l 5.3吋触摸屏实时显示及操作，界面友好；

l 断电保持发射机工作状态的功能；

l 通过远程接口可实现控制器远程监控；

l 采用高速MCU处理器控制，性能稳定可靠；

l 射频检测范围大，无需发射机通讯协议，适用任何发射机

2.技术规格

2.1电气参数

2.2物理特性

3.工作原理

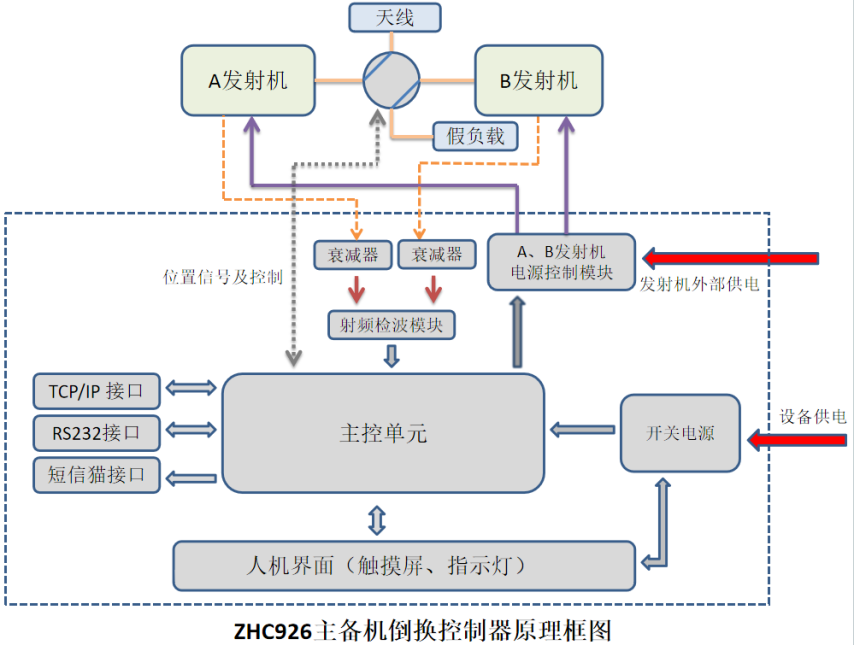

如图3-1所示，发射机倒换控制器内部主要由检测控制单元、人机界面、通讯单元及相关控制继电器组成。

检测控制单元实时读取同轴开关到位触点，保证主、备发射机和同轴开关工作在正常状态。

自动模式下，控制器检测控制单元自动检测主发射机（用户设定）的输出功率，控制两台发射机的电源和同轴开关对应的继电器以实现切换功能；在手动模式下，通过触摸屏手动操作实现以上功能。

人机界面，一方面通过触摸屏把操作指令传递给检测控制单元，另一方面通过指示灯和5.3吋屏实时显示控制器的各种工作状态。

通讯单元通过协议接收并解析外部指令传递给检测控制单元，并同时将设备状态反馈给远程监控设备，从而实现远程监控。

控制器采用保持型继电器控制两台发射机电源，在断电情况下也能保持发射机原先工作状态。

图3-1
