ZHC926X-5KW 主备机切换一体机

产品概述

ZHC926X-5KW主备机切换一体机是专为广播电视发射台“1+1”主备切换系统设计的、用于控制调频或电视主备发射机手动/自动切换的专用设备；与传统的主备切换设备或系统相比较，本机采用5.3吋触摸屏设计，具有内置同轴开关，无需发射机通讯协议，体积小，安装方便，人机界面友好的优点，本机在不更改设备接线的情况下，主备发射机可自由设定进行互换。

自动切换模式下，一体机自动检测主备发射机（用户自由设定）的工作状态，当主机输出功率低至预先设定的功率切换阈值（以下简称“切换阈值”）时，一体机将控制内置的同轴开关和两台发射机的电源，自动切换到备发射机工作以实现不间断播出。

手动切换模式下，可通过触摸屏操作，选择任何一台发射机工作，完成同轴开关和发射机电源的切换控制。

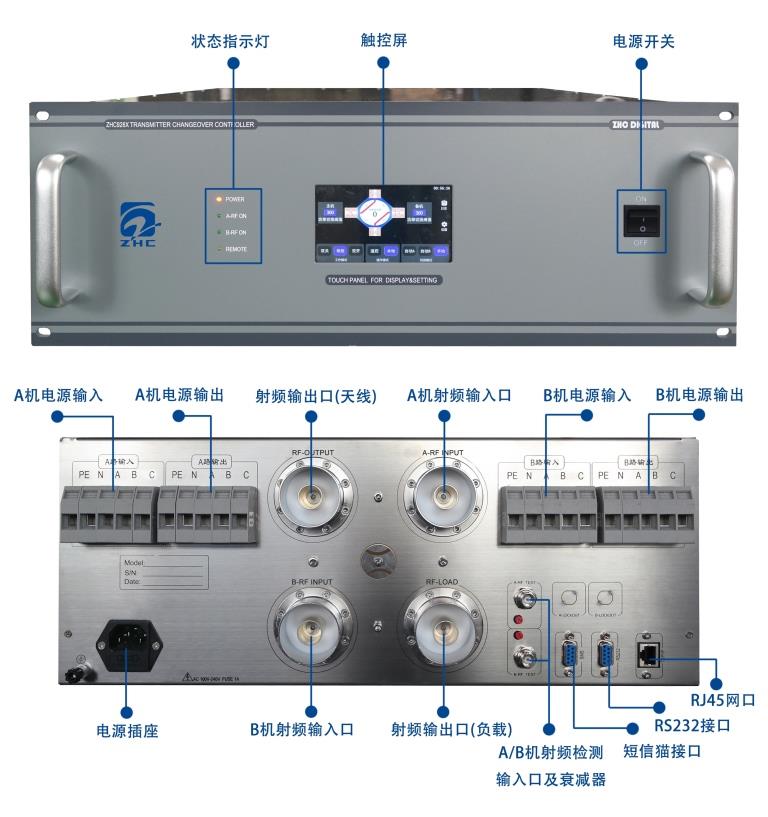

ZHC926X-5KW前后面板图

技术特点

l 切换阈值由用户自行标定

l 主备发射机可自由设定进行互换（不更改设备接线）

l 5.3吋触摸屏实时显示及操作，界面友好

l 内置同轴开关，安装方便

l 断电保持发射机工作状态

l 通过远程接口可实现远程监控

l 采用高速MCU处理器控制，性能稳定可靠

l 功率等级：5KW（Φ40接口，发射机380V供电）

l 射频检测范围大，无需发射机通讯协议，适用任何品牌发射机

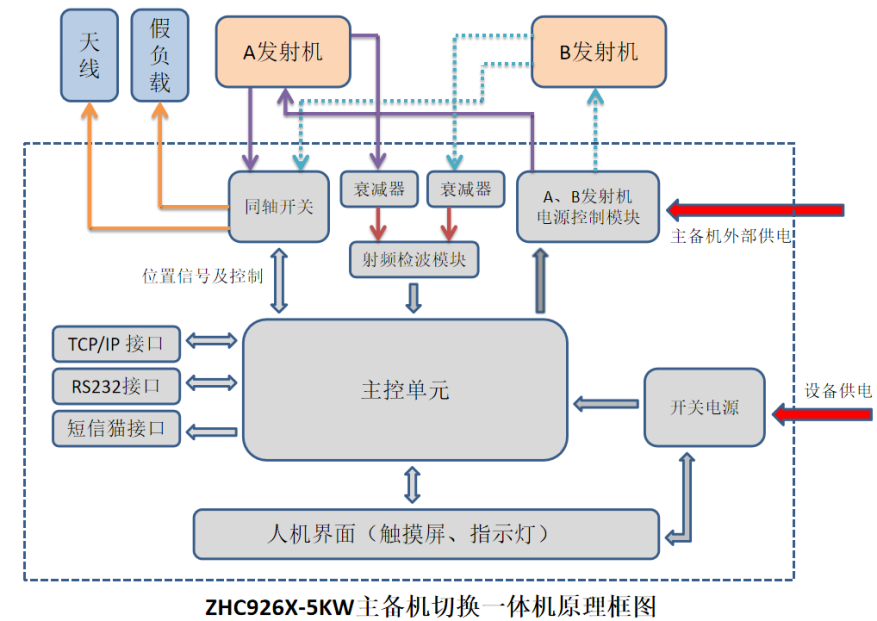

工作原理框图

主要技术参数

电气参数表

物理特性表
