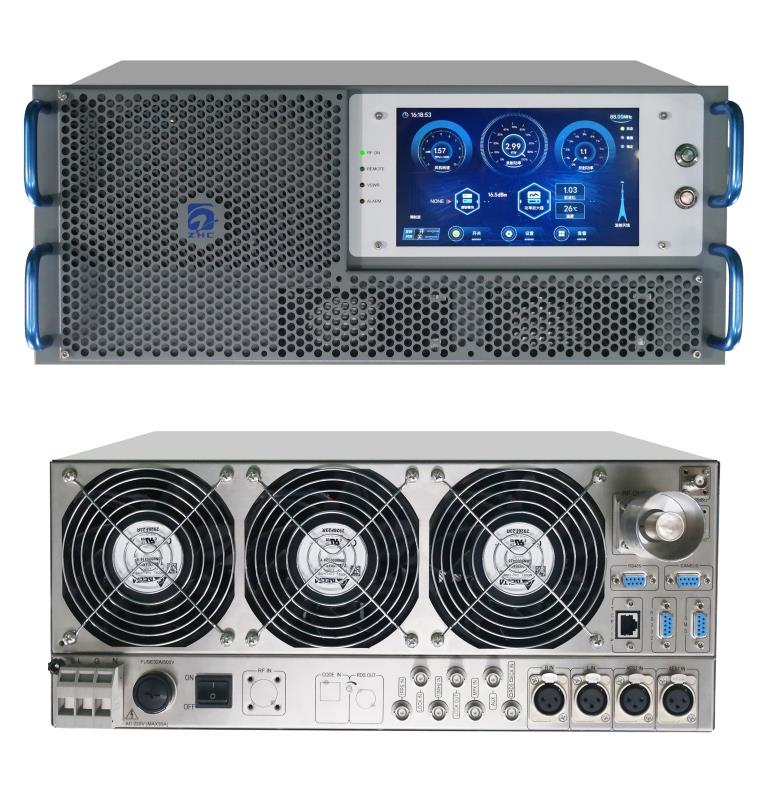

3000W调频广播发射机

产品概述

     ZHC618F-3000W立体声调频广播发射机，是将输入的左右声道音频信号进行立体声编码并调频调制到广播波段、再射频放大到3000W功率、以无线方式进行广播发射的一体化高品质调频广播发射机。该发射机采用最先进的软件无线电技术，使产品性能指标达到国际领先水平。

技术特点

· 全过程数字化处理，达到CD般音质的完美听觉效果

· 采用大规模现场可编程门阵列（FPGA）技术进行全过程数字处理

· 采用速率高达5G的直接数字频率合成（DDS）技术，使发射机指标达到巅峰

· 采用高可靠性微处理器（ARM）技术作为主控制器

· 支持多种音频信号源输入（发射机可按优先级自动选择）：

Ø 两路AES/EBU数字音频信号输入（最高和第2优先级）

Ø 一路模拟立体声模拟音频信号输入（第3优先级）

Ø 一路MPX立体声复合信号输入（第4优先级）

Ø 一路I2S数字音频信号输入（最低优先级）

· 支持RDS或SCA副载波输入

· 可升级为调频同步广播发射机

· 电控AGC控制输出功率零漂移

· 完善的过流、过压、过温、过功率、驻波比过大报警及保护功能

· 采用单键飞梭快速键盘输入

· 采用OLED实时显示工作参数

· 具备TCP/IP、RS232通信接口

· 19英寸标准机箱，高度4U

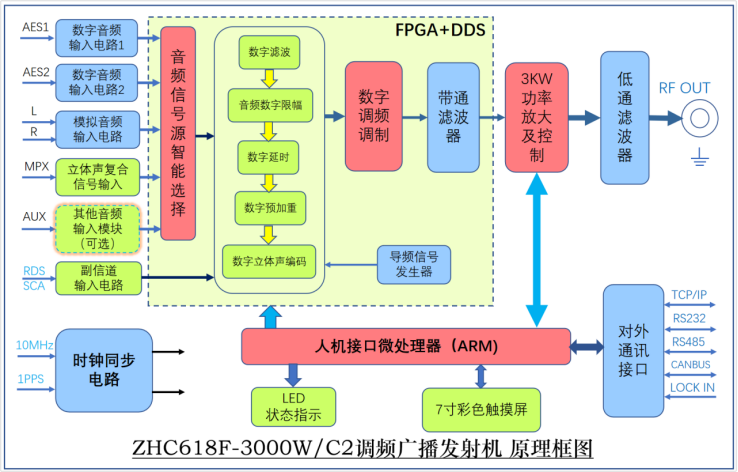

工作原理框图

主要技术参数

电气指标

1. 标称发射频率             87MHz～108MHz（可定制其他频率），步进10kHz

2. 载频允许偏差          ±200Hz

3. 输出功率            0～3000W连续可调

4. 输出功率允许偏差         ±1dB

5. 输出阻抗            50Ω

6. RF输出连接器            IF45 (7/8法兰) 或其他指定接口

7. 残波辐射            ＜-70dB

8. 寄生调幅噪声          ＜-50dB

9. 导频频率偏差                                     ±0.1Hz

10. S信号中38KHz残留分量                 ＜-50dB

11. 100%调制频偏                                 ±75KHz（最大调制频偏112.5KHz）

12. 音频预加重              0μs/25μs/ 50μs/75μs可选

13. 信噪比                ≥92dB (1kHz，100%调制)

14. 立体声分离度          ≥73dB （L→R，R→L）

15. 失真度            ≤0.01%（30Hz～15000Hz，100%调制）

16. 频率响应           ±0.01dB（不加重去重）；±0.05dB（加去重）

17. 左右声道电平差        ≤0.01dB（100%调制）

18. 模拟音频输入         -12dBm～+8dBm

19. 模拟音频输入阻抗         600Ω 平衡

20.  AES输入阻抗           110Ω 平衡

21.  AES输入电平            0.2～10Vpp

22.  AES采样率             30kHz～96kHz

23.  RDS输入阻抗            10kΩ 不平衡

24.  RDS输入电平           0dBm

25.  MPX输入阻抗         10kΩ 不平衡

26.  MPX输入电平          1.0Vpp

27.  输入电平增益           -15dB～+15dB  步进0.1dB

28. 散热方式              强迫对流

29. 电源电压              100VAC~265VAC/ 47Hz~63Hz

物理指标

  30. 机箱标准             19英寸

  31. 机箱尺寸             4U（680mm X 485mm X 176mm）

  32. 整机重量             55Kg（含包装）

  33. 运行环境温度          -10℃～+45℃

  34. 相对湿度             ＜95%

35. 海拔高度             ＜4500m

其他指标均满足GY/T 169—2001《米波调频广播发射机技术要求和测量方法》
