两层调频偶极子天线
型号 FM-DV3-★KW
频率范围87.0-108MHz
增益高6.3dBd(铜振子）
垂直极化大功率天线
全向辐射可组成直线天线阵
铜、304不锈钢材料
高强度抗氧化环氧树脂玻璃钢保护罩
可按要求进行零点填充和波束下倾
内功分器设计可靠性高
电气性能 |
机械性能 |
||
频率范围 |
87.0-108MHz |
尺寸 |
5000x1100x300 |
输入阻抗 |
50Ω |
重量 |
48Kg（天线） 68Kg（包括夹具） |
输入接口 |
IF45/IF70/IF110 |
风负荷 |
4010N（风速150Km/h) |
额定平均功率容量 |
1KW/3KW/5KW/10KW |
安全系数 |
2（风速225Km/h) |
VSWR(指定频率) |
＜1.08 |
材料 |
硬馈: 304不锈钢 |
极化方式 |
垂直 |
振子: 铜、304不锈钢 |
|
增益（铜振子） |
6.3dBd |
内导体:铜（镀银） |
|

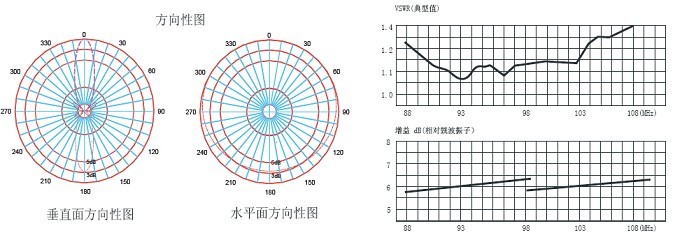

半功率角 |
垂直面±9 水平面±150 |
保护罩:环氧树脂玻璃钢 |
|
雷电保护 |
直流接地 |
安装方式 |
自立/侧挂 |
