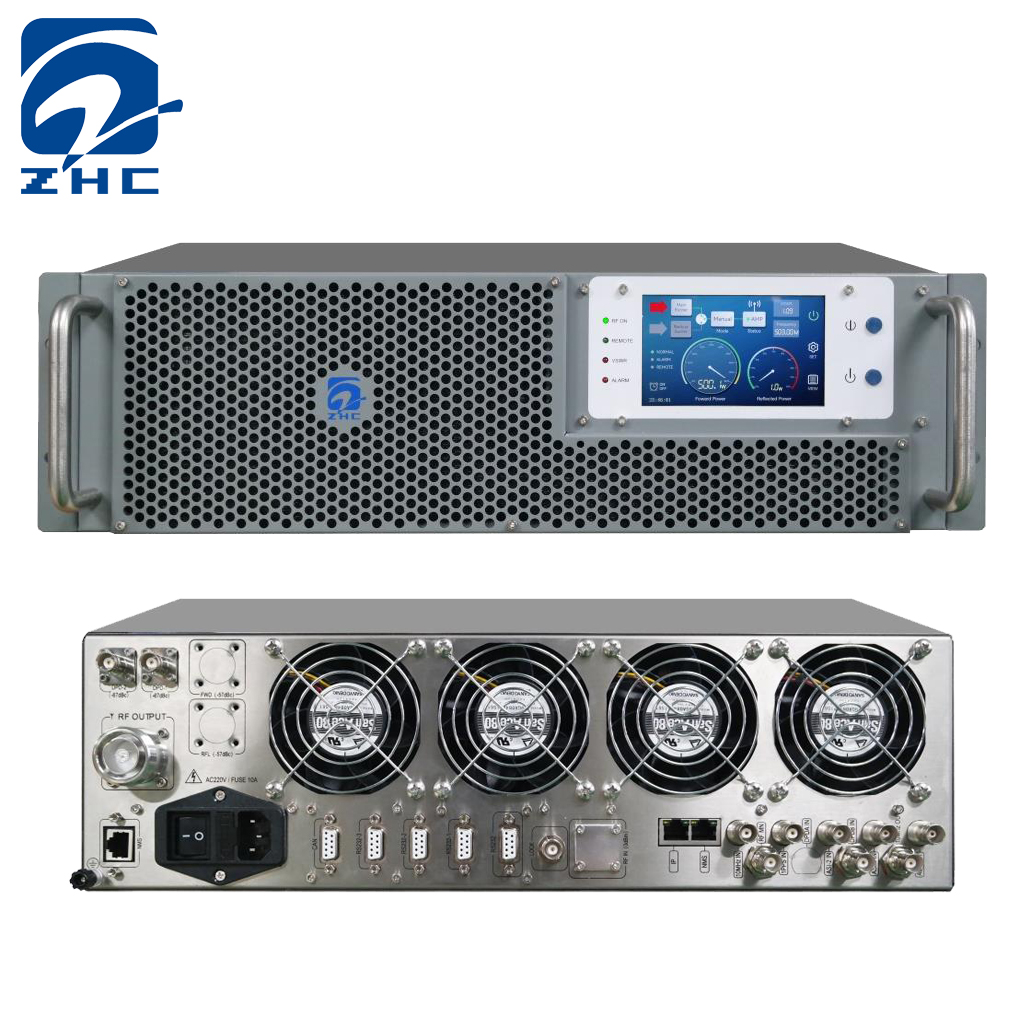

500W数字电视发射机

1 概述

ZHC518D-500W/UHF频段地面数字电视发射机采用FPGA+DDS软件无线电技术的数字激励板，同时内置了激励射频切换板（选配），可与外置的备用激励器组合使用、实现主备激励器应急自动切换，提高整机运行的可靠性。

秉着“技术先进、参数优良、稳定可靠、操作简便”的设计理念打造的这款高科技产品，采用一体化机箱结构以尽量减少外部连接电缆，采用类似手机的图形化界面设计、让用户在没有使用说明书的情况下也能根据屏幕提示进行正常操作。本产品必将为地面数字电视覆盖事业贡献自己的力量。

2 技术特点及工作原理

2.1技术特点

l 采用最新LDMOS管作为放大器件，功率富裕量大、可靠性高、效率高

l 采用热插拔宽电压范围开关电源，可靠性高、维修方便

l 内置激励切换板，可实现主、备激励器自动切换

l 集中显示主、备激励器主要技术参数和重要控制操作

l 集中显示GPS授时器主要技术参数

l 采用类似手机的图形化界面设计理念，可在无说明书时轻松操作本产品

l 设有紧急开机/紧急关机按键，实现【一键开机】和【一键关机】

l 自动功率控制（AGC）使输出功率零漂移

l 完善的过流、过压、过温、过功率、驻波比过大报警及保护功能

l 具备多种对外通信接口（TCP/IP、RS232），具备web网管功能

l 进风口具有滤尘网，可有效防止灰尘侵入机内

l 19英寸标准机箱，高度3U

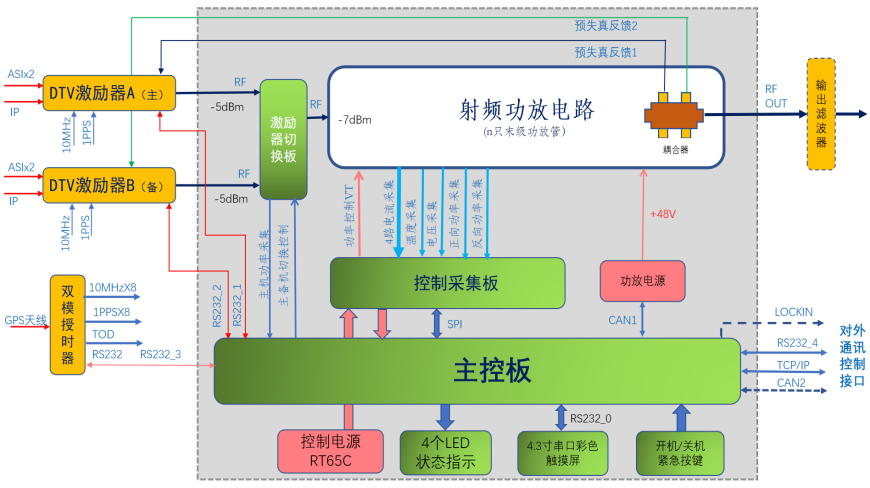

2.2 原理框图



3 技术规格

3.1 设备性能符合下列标准

GB 20600-2006   《数字电视地面广播传输系统帧结构、信道编码和调制》

GB/T 24835-2012 《地面数字电视广播发射机技术要求和测量方法》

GB/T 12572-2008 《无线电发射设备参数通用要求和测量方法》

GB/T37345—2019 《地面数字电视发射设备网管技术规范》



3.2技术指标

1. RF频率范围              470MHz~700MHz

2. 输出功率                0～额定功率 连续可调

3. 输出功率允许偏差        ＜±10%

4. 输出阻抗                50Ω

5. 射频输入连接器          N-50K

6. 射频输出连接器          φ40-50K/IF45-50K

7. 码流信号输入接口 ：

1）ASI输入接口         BNC（母型）50Ω

2）IP 输入接口         RJ-45

8. 激励射频监测接口：      BNC（母型）50Ω

9. 远程监控接口：          RS232 DB9（母型）或RJ45以太网接口

10. 防雷：                内置避雷器。

11. 电源电压              单相220VAC/110VAC（50/60Hz）

12. 散热方式              强迫对流

13. 效率                  ＞20%

14. 频道带宽：            6/8MHz
15. 输入信号电平：        0dBm
16. 带肩：                ≥36dB（预失真后）
17. MER：                 ≥32dB（预失真后）
18. 可选数字电视标准：

1) 支持DTMB标准，满足GB/T 28436-2012标准所定义的技术指标。

2) 支持DVB-T2标准ETSI EN 302 755，满足DVB-T2标准所定义的技术指标。

3) 支持DVB-T标准ETSI EN 300 744，满足DVB-T标准所定义的技术指标。

4) 支持ISDBT标准ARIB_STD-B31_v1.6_E2，满足ISDBT标准所定义的技术指标。

5) 支持ATSC标准ETSI EN 302 755，满足ATSC标准定义的技术指标。



3.3 物理特性

1. 机箱标准     19英寸

2. 机箱尺寸     3U（宽445mm×高133mm×深572mm（不含把手和接口）

3. 整机重量     35Kg（含包装）

4. 运行环境温度 -10℃～+45℃

5. 相对湿度     ＜95%

6. 海拔高度     ＜4500m
